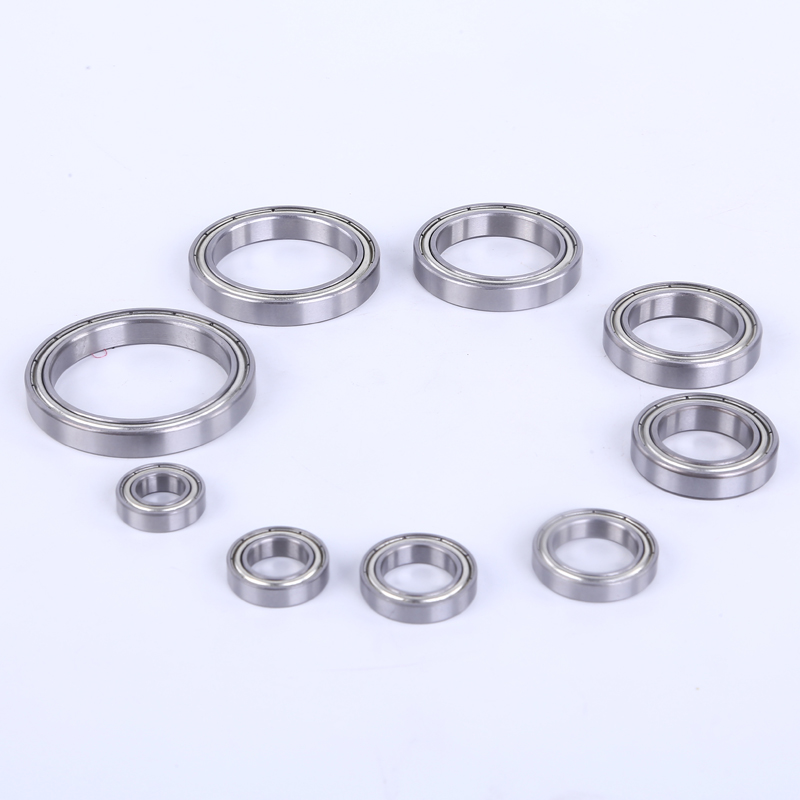

Rodamientos de la serie 68

Estás aquí: Hogar » productos » Rodamientos de la serie 68 » Rodamientos de la serie 68

categoria de producto

Rodamientos de la serie 68

Serie de rodamiento: serie 68
Vida de rodamiento: hasta 10 años
Precisión de rodamiento: hasta P5, clase de precisión P6
Certificación del producto: a través de ROHS, SGS y otra certificación de pruebas
Entorno de temperatura: se puede usar en un entorno de temperatura de -60 ° C a +230 ° C

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

Descripción del producto

01 Producto Parámetro

Serie de especificación de rodamiento 68

Básico Llevando No.	Aburrir d		Diámetro exterior D		Ancho w		Radio r		Básico Calificación de carga KN		Máximo Velocidad de salida		Peso KG/PC
									Dinámica	Estático	Grasa	Aceite
									Dinámica	Estático	Grasa	Aceite
	mm	pulgada	mm	pulgada	mm	pulgada	mm	pulgada	C	C_O	r/min	r/min
685	5	0.1969	11	0.4331	3	0.1181	0.1	0.006	0.715	0.282	35000	45000	0.0011
686	6	0.2362	13	0.5118	3.5	0.1378	0.15	0.006	1.08	0.44	33000	42000	0.0019
687	7	0.2756	14	0.5512	3.5	0.1378	0.15	0.006	1.17	0.51	31000	40000	0.0021
688	8	0.3150	16	0.6299	4	0.1575	0.2	0.008	1.26	0.585	29000	38000	0.0031
689	9	0.3543	17	0.6693	4	0.1575	0.2	0.008	1.72	0.82	28000	36000	0.0032
6800	10	0.3937	19	0.7480	5	0.1969	0.3	0.012	1.83	0.925	26000	34000	0.005
6800W7	10	0.3937	19	0.7480	7	0.2756	0.3	0.012	1.83	0.925	26000	34000	0.006
6801	12	0.4724	21	0.8268	5	0.1969	0.3	0.012	1.92	1.04	22000	30000	0.006
6802	15	0.5906	24	0.9449	5	0.1969	0.3	0.012	2.08	1.26	20000	28000	0.007
6803	17	0.6693	26	1.0236	5	0.1969	0.3	0.012	2.81	1.72	19000	26000	0.008
6804	20	0.7874	32	1.2598	7	0.2756	0.3	0.012	4	2.47	17000	22000	0.019
6805	25	0.9843	37	1.4567	7	0.2756	0.3	0.012	4.3	2.95	15000	19000	0.022
6806	30	1.1811	42	1.6535	7	0.2756	0.3	0.012	4.7	3.65	13000	17000	0.026
6807	35	1.3780	47	1.8504	7	0.2756	0.3	0.012	4.9	4.05	11000	15000	0.029
6808	40	1.5748	52	2.0472	7	0.2756	0.3	0.012	5.1	4.4	9000	13000	0.033
6809	45	1.7717	58	2.2835	7	0.2756	0.3	0.012	6.4	5.65	7000	11000	0.04
6810	50	1.9685	65	2.5591	7	0.2756	0.3	0.012	6.6	6.1	5000	9000	0.052

02-CLASE DE CONTRACIÓN

ABEC-1 Clase de tolerancia ABEC-1 (P0)

ANILLO INTERIOR									Tolerancia en um/s
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
sobre	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1) 0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

ANILLO EXTERIOR									Tolerancia en um/s
D mm		ΔDMP		VDP²)⁴) Diámetro de rodamientos abiertos Serie			Rodamientos con tapa²)³)	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	0 ,1	2, 3, 4	2, 3, 4	VDMP	Kia	ΔBS		VBS
sobre	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1） 2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBS y VBS del anillo interno del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 CLASE DE TOLERANCIA ABEC-3 (P6)

ANILLO INTERIOR									Tolerancia en um/s
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
sobre	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11) 0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

ANILLO EXTERIOR									Tolerancia en um/s
D mm		ΔDMP		VDP²)⁴) Rodamientos abiertos Serie de diámetro			Rodamientos con tapa²)³)	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	0 ,1	2, 3, 4	2,3,4	VDMP	Kia	ΔBS		VBS
sobre	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1） 2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBS y VBS del anillo interno del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 CLASE DE TOLERANCIA ABEC-5 (P5)

ANILLO INTERIOR									Tolerancia en um/s
D mm		ΔDMP		Vdp²) diámetro Serie		VDMP	Kia	Dakota del Sur	Hermana³⁾	ΔBS	VBS
D mm		ΔDMP		9	0,1,2,3,4	VDMP	Kia	Dakota del Sur	Hermana³⁾	ΔBS	VBS
sobre	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1) 0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

ANILLO EXTERIOR									Tolerancia en um/s
D mm		ΔDMP		Vdp²) diámetro Serie		VDMP	Kia	Dakota del Sur⁴⁾ SD1⁵⁾	Mar^{4） 5）}	ΔBS		VBS
D mm		ΔDMP		9	0,1,2,3,4	VDMP	Kia	Dakota del Sur⁴⁾ SD1⁵⁾	Mar^{4） 5）}	ΔBS		VBS
sobre	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 CLASE DE TOLERANCIA ABEC-7 (P4)

ANILLO INTERIOR												Tolerancia en um/s
D mm		ΔDMP		ΔDS		Vdp²) diámetro Serie		VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
D mm		ΔDMP		ΔDS		7, 8,9	1,7,2,3,4	VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
sobre	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1) 0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

ANILLO EXTERIOR												Tolerancia en um/s
D mm		ΔDMP		ΔDS		Vdp²) diámetro Serie		VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
D mm		ΔDMP		ΔDS		7, 8,9	1,7,2,3,4	VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
sobre	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBS y VBS del anillo interno del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

03oil parámetros

Compañía marca Kyodo Yushi	Producto	Aceite base	Rango de uso	Características


Exxon	Multemp SRL	Poliol éster+diestro	（-50 ，+150）	Excelente SupressantProperty de ruido y vida útil extendida
	PS de múltiples	Diester+refinado aceite mineral	（-50 ，+130）	Excelente Bajo rendimiento de la temperatura, tiene una propiedad supresora de ruido sobresaliente
	Multemp SM-B	Sintético hidrocarburo	（-50 ，+200）	Largo vida útil a alta temperatura, excelente rendimiento de baja temperatura, tiene Operación de alta velocidad, propiedad de bajo ruido
	Multempt-k	Sintético éter+éster de poliol	（-40≥ ，+200）	Posee Vida más extendida en una condición de temperatura de funcionamiento alta
MÓVIL	Polyrex em	Mineral grasa	（-40 ，+180）	Largo vida y alta temperatura
	Beacon325	Sintético grasa	（-54 ，+150）	General Propósito GRase
	Andok C	Canalización grasa de petróleo	（-27 ，+120）	Suave Correr, larga vida con mínima migración
CHEURÓN	Mobil 28 (MIL-G-81322)	Sintético hidrocarburo	（-54 ，+177）	Amplio rango de temperatura, buen par de baja temperatura
CHEURÓN	Mobil HP	Litio complejo	（-30 ，+110）	Vibración, moderada velocidad y buena resistencia a la corrosión
CAPARAZÓN	Sri-2	Mineral grasa	（-30 ，+180）	Alto rango de temperatura, buena resistencia al agua
DuPont	Alvania 2	Mineral grasa	（-35 ，+120）	Largo vida y alta temperatura
DuPont	RLQ #2	Mineral grasa	（-50 ，+150）	Bajo ruido, alta velocidad y alta temperatura
Kluber	Asónico	Sintético hidrocarburo	（-50 ，+140）	Alto Estabilidad de temperatura con buenas propiedades de lubricidad
Jinzhi	Hangu 2#	Mineral grasa	（-20 ，+120）	Bajo ruido
Jinzhi	Hths	Mineral grasa	（-40 ，+180）	Alto velocidad, baja temperatura, bajo par y bajo ruido

04 Parámetros de Clearance

La eliminación radial de los rodamientos con calidad de motor eléctrico

Aburrir			CM
Sobre		Incluido		Mínimo	Máximo
mm	pulgada	mm	pulgada	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datos de los rodamientos de ritmo mini-profundos bajo no Carga como siguió:										Tolerancia en um
Aburrir				Serie de pulgadas R	C2		NORMAL		C3		C4
Sobre		Incluido			C2		NORMAL		C3		C4
mm	pulgada	mm	pulgada		mínimo	máximo	mínimo	máximo	mínimo	máximo	mínimo
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datos de los rodamientos de ritmo mini-profundos bajo no Carga como siguió:									Tolerancia en um
Código de liquidación	MC1		MC2		MC3		MC4		MC5
Autorización	mínimo	máximo	mínimo	máximo	mínimo	máximo	mínimo	máximo	mínimo	máximo
Autorización	1	6	4	9	6	11	9	14	15	22

05 vibraciones ruido

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración de vibración máxima del rodamiento único

D	Diámetro Serie (0)				Diámetro Serie (2)					Serie de diámetro (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50

68 rodamientos de series
