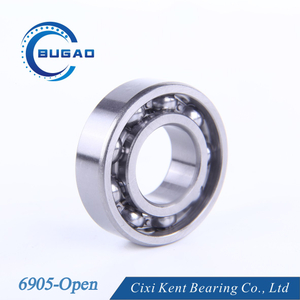

Rodamiento de bolas de ranura profunda de alta calidad con cojinetes de 69 paredes de paredes delgadas

Rodamiento de bolas de ranura profunda de alta calidad con cojinetes de 69 paredes de paredes delgadas

Serie de rodamiento: serie 69
Vida de rodamiento: hasta 10 años
Precisión del rodamiento: hasta P5, clase de precisión P6
Certificación del producto: a través de ROHS, SGS y otra certificación de pruebas
Entorno de temperatura: se puede usar en el entorno de temperatura de -60 ° C a +230 ° C

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

Model:
6900 6901 6902 6903 6904
Marca:
Bugao

Descripción del Producto

01 Producto Parámetro

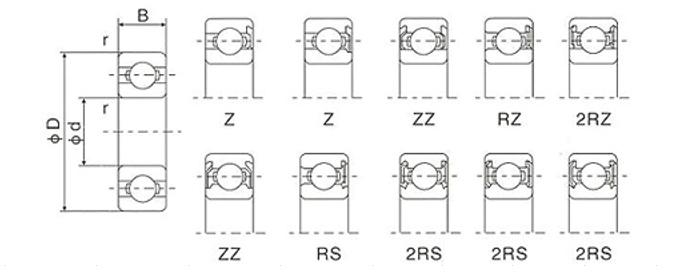

Serie de especificación de rodamiento 69

Carding básico No.	Aburrido		Diámetro exterior D		Ancho W		Radius R		Calificación de carga básica KN		Velocidad máxima de salida		Peso kg/pc
									Dinámica	Estático	Grasa	Aceite
									Dinámica	Estático	Grasa	Aceite
	mm	pulgada	mm	pulgada	mm	pulgada	mm	pulgada	C	C _o	r/min	r/min
693	3	0.1181	8	0.315	3	0.1181	0.15	0.006	0.56	0.18	54000	63000	0.0006
W693	3	0.1181	8	0.315	4	0.1575	0.15	0.006	0.56	0.18	54000	63000	0.0007
694	4	0.1575	11	0.4331	4	0.1575	0.15	0.006	0.715	0.276	45000	52000	0.0018
695	5	0.1969	13	0.5118	4	0.1575	0.2	0.008	1.08	0.43	34000	43000	0.0024
696	6	0.2362	15	0.5906	5	0.1969	0.2	0.008	1.35	0.53	32000	40000	0.0038
697	7	0.2756	17	0.6693	5	0.1969	0.3	0.012	1.61	0.715	30000	38000	0.0052
698	8	0.3150	19	0.7480	6	0.2362	0.3	0.012	1.99	0.865	28000	36000	0.0073
699	9	0.3543	20	0.7874	6	0.2362	0.3	0.012	2.48	1.09	27000	34000	0.0082
6900	10	0.3937	22	0.8661	6	0.2362	0.3	0.012	2.7	1.27	25000	32000	0.009
6901	12	0.4724	24	0.9449	6	0.2362	0.3	0.012	2.89	1.46	20000	28000	0.011
6902	15	0.5906	28	1.1024	7	0.2756	0.3	0.012	4.1	2.06	19000	26000	0.016
6903	17	0.6693	30	1.1811	7	0.2756	0.3	0.012	4.65	2.58	18000	24000	0.018
6904	20	0.7874	37	1.4567	9	0.3543	0.3	0.012	6.4	3.7	17000	22000	0.036
6905	25	0.9843	42	1.6535	9	0.3543	0.3	0.012	7.05	4.55	14000	18000	0.042
6906	30	1.1811	47	1.8504	9	0.3543	0.3	0.012	7.25	5	12000	16000	0.048
6907	35	1.3780	55	2.1654	10	0.3937	0.3	0.012	11.2	7.45	10000	14000	0.074
6908	40	1.5748	62	2.4409	12	0.4724	0.3	0.012	14.6	10.2	8000	12000	0.11
6909	45	1.7717	68	2.6772	12	0.4724	0.3	0.012	15.1	11.2	6000	10000	0.128
6910	50	1.9685	72	2.8346	12	0.4724	0.3	0.012	15.6	12.2	4000	8000	0.132

02-CLASE DE CONTRACIÓN

ABEC-1 Clase de tolerancia ABEC-1 (P0)

Anillo interior									Tolerancia en um/s
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
1) 0.6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		ΔDMP		VDP ²) ) ⁴Serie de diámetro de rodamientos abiertos			Rodamientos limitados ²) ³)	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	0 ,1	2, 3, 4	2, 3, 4	VDMP	Kia	ΔBS		VBS
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1） 2.5	6	0	-8	10	8	6	10	6	15	Idéntico a ΔBS y VBS del anillo interno del mismo rodamiento
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3 CLASE DE TOLERANCIA ABEC-3 (P6)

Anillo interior									Tolerancia en um/s
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	VDP²) Serie de 0,1 diámetro	2,3,4	VDMP	Kia	ΔBS		VBS
encima	incluido	alto	bajo	máximo			máximo	máximo	alto	bajo	máximo
11) 0.6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Anillo exterior									Tolerancia en um/s
D mm		ΔDMP		VDP ²) ) ⁴Serie de diámetro de rodamientos abiertos			Rodamientos limitados ²) ³)	VDMP	Kia	ΔBS		VBS
D mm		ΔDMP		9	0 ,1	2, 3, 4	2,3,4	VDMP	Kia	ΔBS		VBS
encima	incluido	alto	bajo	máximo				máximo	máximo	alto	bajo	máximo
1） 2.5	6	0	-7	9	7	5	9	5	8	Idéntico a ΔBS y VBS del anillo interno del mismo rodamiento
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5 CLASE DE TOLERANCIA ABEC-5 (P5)

Anillo interior									Tolerancia en um/s
D mm		ΔDMP		VDP²) Serie de diámetro		VDMP	Kia	Dakota del Sur	SIS ³⁾	ΔBS	VBS
D mm		ΔDMP		9	0,1,2,3,4	VDMP	Kia	Dakota del Sur	SIS ³⁾	ΔBS	VBS
encima	incluido	alto	bajo	máximo		3	máximo	máximo	máximo	Alto	Bajo	máximo
1) 0.6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Anillo exterior									Tolerancia en um/s
D mm		ΔDMP		VDP²) Serie de diámetro		VDMP	Kia	SD ⁴⁾ SD1 ⁵⁾	Mar ^{4） 5）}	ΔBS		VBS
D mm		ΔDMP		9	0,1,2,3,4	VDMP	Kia	SD ⁴⁾ SD1 ⁵⁾	Mar ^{4） 5）}	ΔBS		VBS
encima	incluido	alto	bajo	máximo			máximo	máximo	máximo	Alto	Bajo	máximo
1) 2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7 CLASE DE TOLERANCIA ABEC-7 (P4)

Anillo interior												Tolerancia en um/s
D mm		ΔDMP		ΔDS		VDP²) Serie de diámetro		VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
D mm		ΔDMP		ΔDS		7, 8,9	1,7,2,3,4	VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	Bajo	máximo
1) 0.6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Anillo exterior												Tolerancia en um/s
D mm		ΔDMP		ΔDS		VDP²) Serie de diámetro		VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
D mm		ΔDMP		ΔDS		7, 8,9	1,7,2,3,4	VDMP	Kia	Dakota del Sur	Sia	ΔBS		VBS
encima	incluido	alto	bajo	alto	bajo	máximo		máximo	máximo	máximo	máximo	Alto	bajo	máximo
1) 2.5	6	0	-4	0	-4	4	3	2	3	4	5	Idéntico a ΔBS y VBS del anillo interno del mismo rodamiento		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

03oil parámetros

Marca de la empresa Kyodo Yushi	Producto	Aceite base	Rango de uso	Características


Exxon	Multemp SRL	Polyol Ester+Diester	（-50 ，+150）	Excelente ruido supresora de la propiedad y vida extendida de rendimiento
	PS de múltiples	Diester+ aceite mineral refinado	（-50 ，+130）	Excelente rendimiento de baja temperatura, tiene una propiedad supresora de ruido sobresaliente
	Multemp SM-B	Hidrocarburo sintético	（-50 ，+200）	Larga vida útil a alta temperatura, excelente rendimiento de baja temperatura, tiene una propiedad de alta velocidad y propiedad de bajo ruido
	Multempt-k	Éter sintético +éster de poliol	（-40≥ ，+200）	Tiene una vida más extendida en una condición de temperatura de funcionamiento alta
MÓVIL	Polyrex em	Grasa mineral	（-40 ，+180）	Larga vida y alta temperatura
	Beacon325	Grasa sintética	（-54 ，+150）	Grasa de propósito general
	Andok C	Canalización de grasa de petróleo	（-27 ，+120）	Carrera suave , larga vida útil con mínima migración
CHEURÓN	Mobil 28 (MIL-G-81322)	Hidrocarburo sintético	（-54 ，+177）	Amplio rango de temperatura, buen par de baja temperatura
CHEURÓN	Mobil HP	Complejo de litio	（-30 ，+110）	Vibración, velocidad moderada y buena resistencia a la corrosión
CAPARAZÓN	Sri-2	Grasa mineral	（-30 ，+180）	Rango de alto rango de temperatura, buena resistencia al agua
DuPont	Alvania 2	Grasa mineral	（-35 ，+120）	Larga vida y alta temperatura
DuPont	RLQ #2	Grasa mineral	（-50 ，+150）	Bajo ruido, alta velocidad y alta temperatura
Kluber	Asónico	Hidrocarburo sintético	（-50 ，+140）	Estabilidad de alta temperatura con buenas propiedades de lubricidad
Jinzhi	Hangu 2#	Grasa mineral	（-20 ，+120）	Ruido bajo
Jinzhi	Hths	Grasa mineral	（-40 ，+180）	Alta velocidad, baja temperatura, bajo par y bajo ruido

04 Parámetros de Clearance

La eliminación radial de los rodamientos con calidad de motor eléctrico

Aburrir			CM
Encima		Incluido		Mínimo	Máximo
mm	pulgada	mm	pulgada	um	um
10	0.3937	18	0.7087	4	11
18	0.7087	24	0.9449	5	12
24	0.9449	30	1.1811	5	12
30	1.1811	40	1.5748	9	17
40	1.5748	50	1.9685	9	17
50	1.9685	65	2.5591	12	22

Datos de los rodamientos de ranuras mini-profundas bajo la falta de carga como se siguió:										Tolerancia en um
Aburrir				Serie de pulgadas R	C2		NORMAL		C3		C4
Encima		Incluido			C2		NORMAL		C3		C4
mm	pulgada	mm	pulgada		mínimo	máximo	mínimo	máximo	mínimo	máximo	mínimo
2.5	0.0984	10	0.3937	R2-R6	0	7	2	13	8	23	14
10	0.3937	18	0.7087	R8-R10	0	9	3	18	11	25	18
18	0.7087	24	0.9449	R12-R14	0	10	5	20	13	58	20
24	0.9449	30	1.1811	R16-18	1	11	5	20	13	28	23
30	1.1811	40	1.5748	R20-R24	1	11	6	20	15	33	28
40	1.5748	50	1.9685		1	11	6	23	18	36	30
50	1.9685	65	2.5591		1	12	8	28	23	43	38

Datos de los rodamientos de ranuras mini-profundas bajo la falta de carga como se siguió:									Tolerancia en um
Código de liquidación	MC1		MC2		MC3		MC4		MC5
Autorización	mínimo	máximo	mínimo	máximo	mínimo	máximo	mínimo	máximo	mínimo	máximo
Autorización	1	6	4	9	6	11	9	14	15	22

05 vibración ruido

Datos de tolerancia para la vibración de un solo rodamiento

D	V			V1			V2			V3			V4
mm	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto	Bajo	Medio	Alto
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Aceleración de vibración máxima del rodamiento individual

D	Serie de diámetro (0)				Serie de diámetro (2)					Serie de diámetro (3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48		61	56	53	50
